Номер модели: CNW330 10-40 кВА
Номинальная мощность: 10-40 кВА
Номинальное напряжение: 208 В переменного тока
Максимальный диапазон входного напряжения: ±20%
Номинальная частота: 50/60 Гц
предмет номер :
CNW330 10-40KVAЗаказ (минимальный заказ) :
1Оплата :
T/TПроисхождение продукта :
ChinaЦвет :
RAL7035Порт доставки :
ShenzhenВремя выполнения :
3 weeksМасса :
273-602 KgПриложение

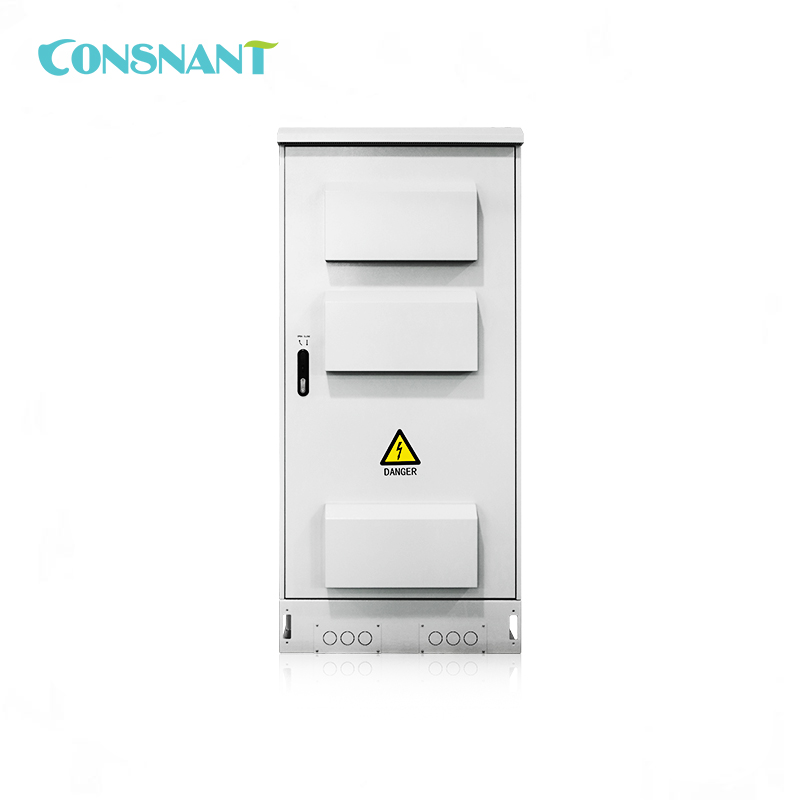

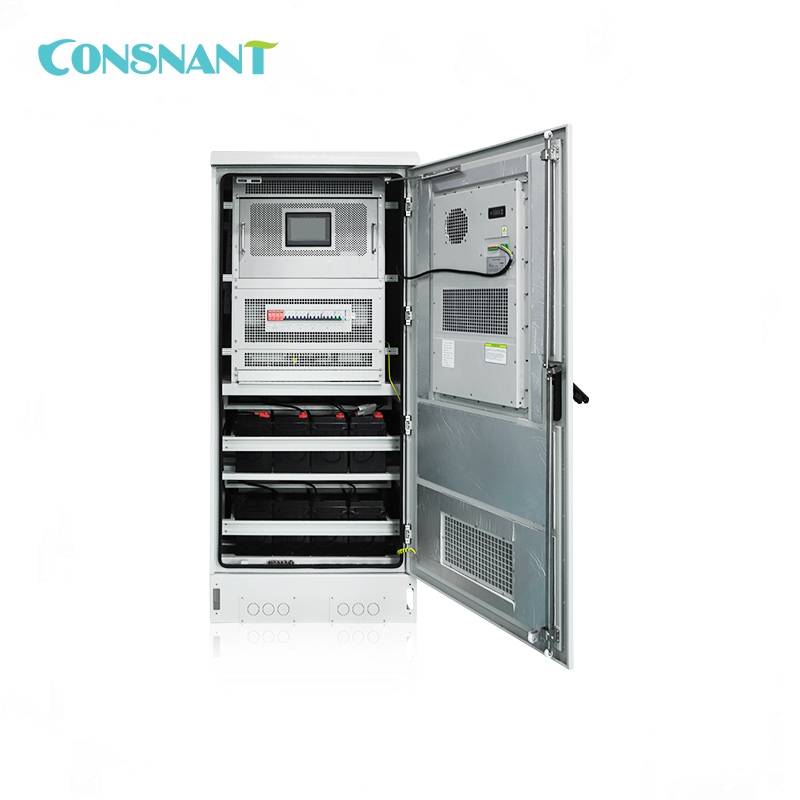

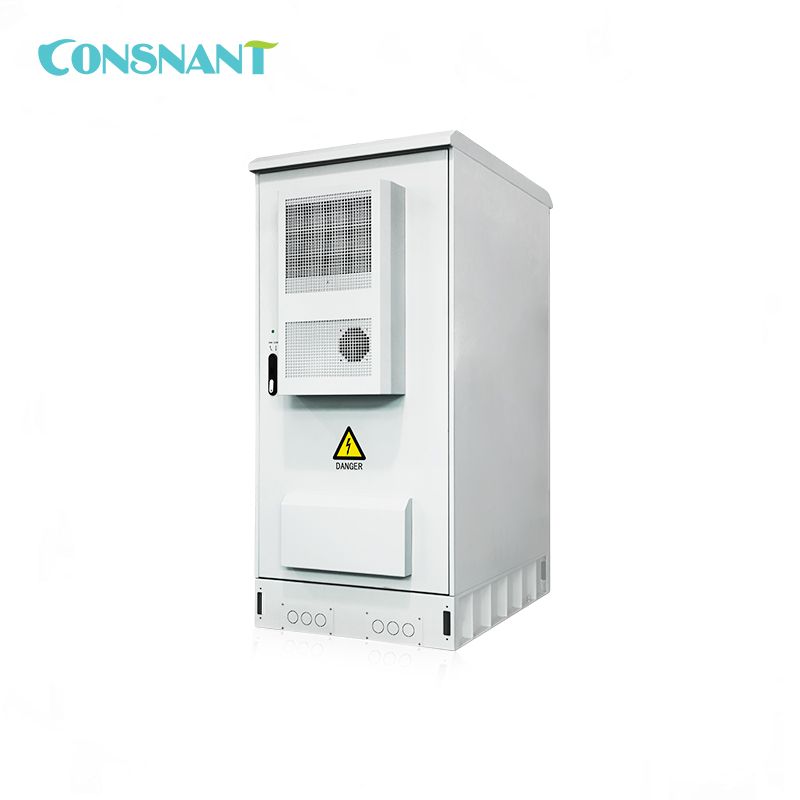

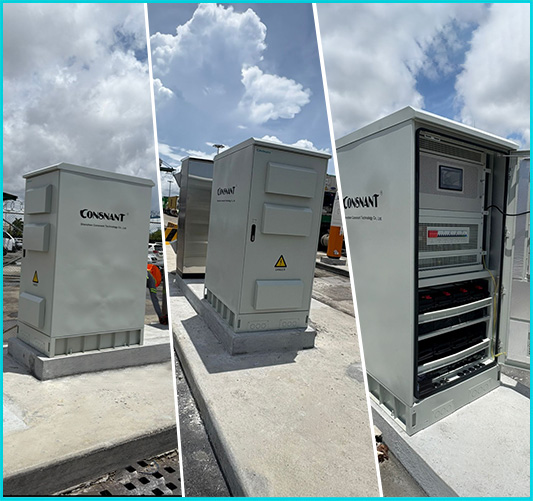

Наша серия ИБП CNW330 для наружного применения специально разработана для базовых станций телекоммуникаций.Независимо от того, используется ли он на удаленных объектах или в городских сетях, наша профессиональная команда может спроектировать решения для различных вариантов применения, как на открытом воздухе, так и в помещении, для обеспечения бесперебойной работы эксплуатация энергетического оборудования.

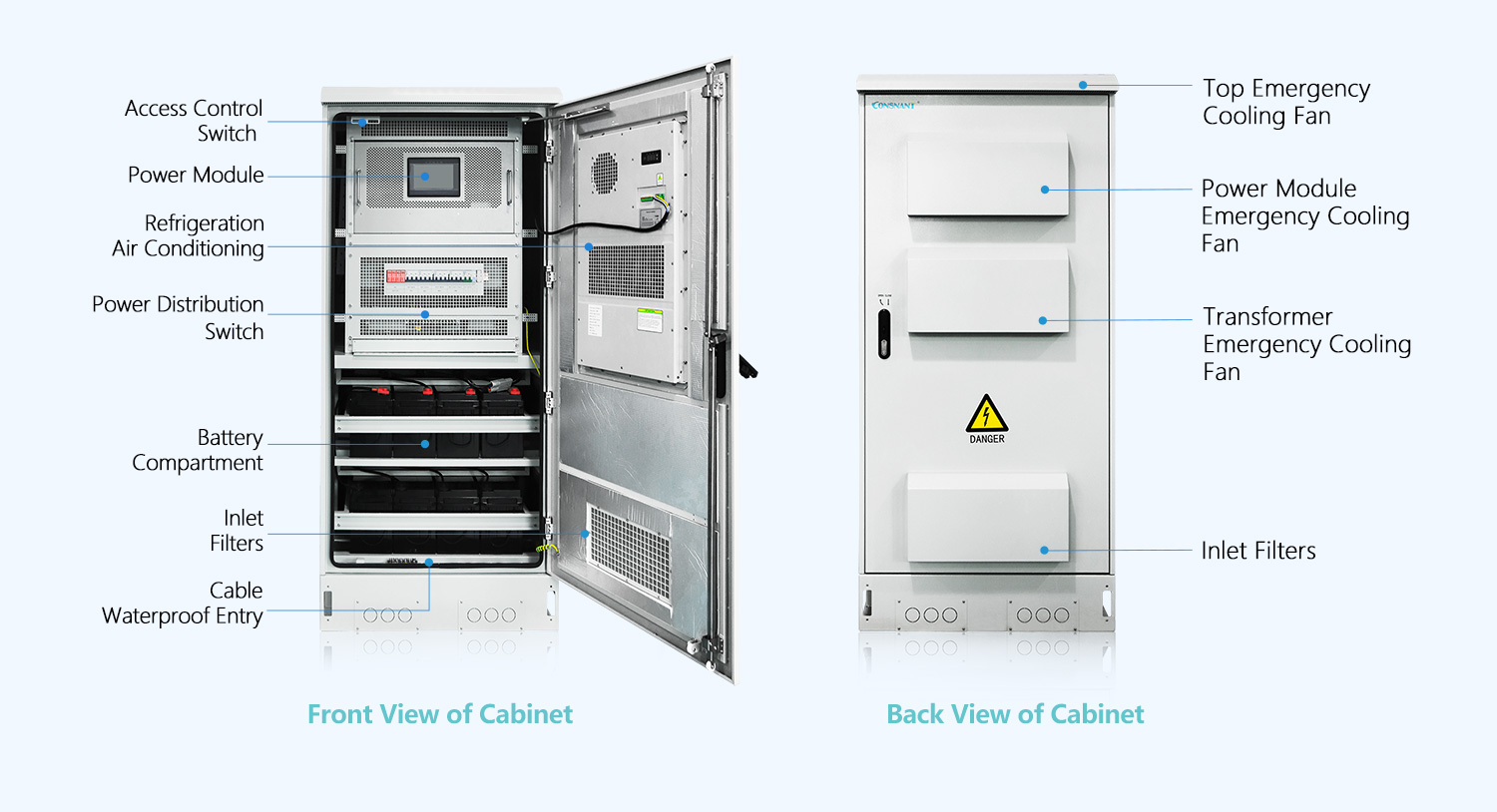

Схема компоновки системы:
ИБП состоит из следующих блоков:
РЕКТИФИКАТОР
Преобразует входной переменный ток в постоянный ток. Функции следующие:
- Питание инвертора постоянным током.
- Автоматическая зарядка аккумулятора. Сначала плавающий заряд до 80%, затем выравнивающий заряд при постоянном напряжении.
Зарядный ток ограничен 15% от значения Ач аккумулятора (хранится в памяти!). Этот зарядный ток будет выполняться только в том случае, если общая выходная мощность не превысит 110% от номинального значения.
ВНЕШНЯЯ БАТАРЕЯ
Обеспечивает резервную энергию для питания нагрузки при отсутствии питания на входе ИБП.
ФИЛЬТР ГАРМОНИЧЕСКОГО СНИЖЕНИЯ (опционально)
Фильтр, находящийся в передней ступени выпрямителя, уменьшает гармонические искажения входного тока. Он состоит из двух индукторов и нескольких конденсаторов и защищен предохранителем.
ИНВЕРТОР
Преобразует постоянный ток выпрямителя или батареи в переменный ток. Он всегда остается в рабочем состоянии, обеспечивая питание нагрузки.
СТАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ
Позволяет автоматически или вручную переключаться между выходом ИНВЕРТОРА и выходом байпаса BY-PASS в режиме реального времени.
В то же время этот статический переключатель оснащен устройством «защиты от обратного тока», которое предотвращает возникновение обратной связи по току, вызванной аномальными неисправностями тиристоров.
СВМБ
Включите переключатель SWMB и выключите другие переключатели SWIN, SWBY или SWOUT, ИБП будет изолирован для целей обслуживания. В этот момент нагрузка все еще может получать питание без ущерба, поскольку внутри ИБП нет напряжения (напряжение существует только в клеммной колодке входа/выхода и в секции переключателя. Но на ИБП с трехфазным выходом нейтральная линия не отделена!).
Технические параметры
|
Модель |
CNW330-10К |
CNW330-15К |
CNW330-20К |
CNW330-30К |
CNW330-40кВА |
|
Емкость |
10кВА |
15 кВА |
20кВА |
30кВА |
40кВА |
|
Параметры системы |
|||||
|
Зависимость между выходным коэффициентом мощности cosφ и нагрузкой |
|||||
|
0,5~0,8 индуктивная нагрузка |
100% |
||||
|
0,8~1,0 индуктивная нагрузка |
100~80% |
||||
|
1.0 линейная нагрузка |
80% |
||||
|
0,8~1,0 емкостная нагрузка |
80% |
||||
|
0,5~0,8 емкостная нагрузка |
70% |
||||
|
Загрузка компьютера |
80% |
||||
|
Общая эффективность (нормальный режим) Нагрузка 100% |
92% |
||||
|
50% нагрузки |
90% |
||||
|
Общая эффективность (экономическая модель): 100% загрузка |
98% |
||||
|
Максимальный ток утечки (мА) |
100 |
||||
|
Режим экономии в режиме ожидания |
Стандартная функция |
||||
|
Среднее время между отказами (MTBF): |
200 000 часов |
||||
|
Порт мониторинга компьютера |
Стандартная конфигурация RS232，RS485 / MODBUS |
||||
|
Рабочая температура |
-10° ~ 50 °С |
||||
|
Макс. относительная влажность |
95 % (без конденсации) |
||||
|
Охлаждение |
Принудительная вентиляция (скорость вентилятора зависит от нагрузки и температуры) |
||||
|
Максимальная высота |
Номинальная мощность на 1000 м (увеличение на 100 м и уменьшение на -1%), максимальная 4000 м |
||||
|
Шум (дБ) |
52 ~ 58 |
||||
|
Класс защиты (EN 60529) |
IP55 |
||||
|
Метод входящей и исходящей линии |
Низ/Сзади |
||||
|
Стандарт безопасности |
\Правила безопасности: GB4943, EN 50091-1; ЭМС: GB7260.2, GB/T 17626.2~5ЭМС, EN 50091-2 |
||||
|
Физические параметры |
|||||
|
Ширина (мм) Ш |
900 |
1060 |
|||
|
Глубина * Высота (мм) |
1200*1950 |
1295*1950 |
|||
|
Вес (кг) (без аккумулятора) |
273 |
299 |
311 |
454 |
602 |
|
Вход выпрямителя |
|||||
|
Номинальное напряжение |
208 В переменного тока, три фазы, три провода |
||||
|
Диапазон напряжения |
± 10 % (регулируется ± 20 %) |
||||
|
Номинальная частота |
50/60 Гц Автоматическая идентификация |
||||
|
Диапазон частот |
45 ~ 65 |
||||
|
Функция плавного пуска входной мощности |
Да, 0-100%, 10-300 секунд, настраиваемый |
||||
|
Входной коэффициент мощности cosφ |
До 0,99 (с фильтром гармоник) |
||||
|
Гармоническая составляющая входного тока (THDI) |
Минимум<5% (с фильтром гармоник) |
||||
|
Макс. входной ток [А] |
33 |
49 |
66 |
99 |
133 |
|
Выход выпрямителя |
|||||
|
Поддерживаемое напряжение (20°C) |
Тип батареи 1 и 2: В = (2,266 * эл.) В пост. тока |
||||
|
Тип батареи 3: В = (2,21 * эл.) В пост. тока |
|||||
|
Тип батареи 0: Значение напряжения находится между типами 1 и 2, а диапазон регулировки значения напряжения V = (2,09~2,4) * эл. [В пост. тока] |
|||||
|
Напряжение зарядки (20°C) |
Тип батареи 1 и 2 ：В(%Зарядка<95%)= (2,32 * эл.) В пост. тока |
||||
|
Тип батареи 3 ：В(%перезарядка<95%)= (2,4 * эл.) В пост. тока |
|||||
|
Тип батареи 0: Значение напряжения находится между типами 1 и 2, а диапазон регулировки значения напряжения V = (2,09~2,4) * эл. [В пост. тока] |
|||||
|
Максимальное напряжение зарядки |
(2,32 * эл.) В пост. тока |
||||
|
Точность стабилизации выходного напряжения зарядного устройства |
1% |
||||
|
Составляющая пульсирующего напряжения постоянного тока |
≤1% |
||||
|
Аккумулятор |
|||||
|
Количество единиц (номинальное напряжение) |
16 единиц (192 В постоянного тока) |
||||
|
Настройка тока зарядки |
0,1А х С10 |
||||
|
Напряжение окончания разряда аккумулятора |
Аккумулятор 1, 2 и 3: ток разряда без нагрузки, Vmin=(1,81 * эл.) [В пост. тока] |
||||
|
Аккумулятор 1, 2 и 3: выходной ток = Емкость Ач, Vмин = (1,65 * эл.) [В пост. тока] |
|||||
|
Аккумулятор 1, 2 и 3: выходной ток > Емкость Ач, Vмин=(1,60 * эл.) [В пост. тока] |
|||||
|
Тип батареи 0: заводские значения по умолчанию ，Vmin=(1,67 * эл.) [В пост. тока] Диапазон регулировки Vmin =(1,57~1,88)*эл. [В пост. тока] |
|||||
|
Трехфазный инверторный выход |
|||||
|
Номинальная мощность [кВА] |
10 |
15 |
20 |
30 |
40 |
|
Номинальная мощность [кВт] |
8 |
12 |
16 |
24 |
32 |
|
Номинальное напряжение [В] |
208 В переменного тока, трехфазный, четырехпроводной |
||||
|
Номинальный ток [А] |
22 |
33 |
44 |
66 |
88 |
|
Настройка фазного напряжения |
112~ 135 В (панель управления) |
||||
|
Пиковый фактор (Iпик/Iср.кв.) |
3：1 |
||||
|
Форма волны |
Синусоидальная волна |
||||
|
Сдвиг фазы напряжения (градусы) 100% сбалансированная нагрузка |
± 1' |
||||
|
Сдвиг фазы напряжения (градусы) 100% несбалансированная нагрузка |
± 2' |
||||
|
Разность фазовых напряжений 100% сбалансированная нагрузка |
± 1 % |
||||
|
Разность фазовых напряжений 100% несбалансированная нагрузка |
± 3 % |
||||
|
Общий коэффициент гармоник (THDv) 100% линейная нагрузка |
<2% |
||||
|
Общий коэффициент гармоник (THDv) 100% нелинейная нагрузка |
<5% |
||||
|
Стабильная стабильность напряжения |
± 1 % |
||||
|
Переходный отклик напряжения |
± 5 % в течение 10 мс |
||||
|
Номинальная частота |
то же, что и вход |
||||
|
Стабильность частоты |
± 0,5% при асинхронном режиме; Во время синхронизации ± 2% (можно установить на ± 1-5%, управляется панелью) |
||||
|
Перегрузка |
600' / 10' / 1' (110/125/150% номинального тока) |
||||
|
Короткое замыкание на 0,1 секунды |
2 раза ввод |
||||
|
Эффективность инвертора (100% нагрузка) |
90% |
||||
|
Трехфазный вход байпаса |
|||||
|
Номинальная мощность [кВА] |
10 |
15 |
20 |
30 |
40 |
|
Номинальное напряжение [В] |
208 В переменного тока, трехфазный, четырехпроводной |
||||
|
Диапазон входного напряжения |
±15 % (можно настроить с панели управления до ± 10 %, ± 20%) |
||||
|
Номинальная частота [Гц] |
50 / 60 |
||||
|
Диапазон напряжения |
±2 % (можно отрегулировать с панели управления до ± 5 %) |
||||
|
«STAND-BY ON» (время переключения с байпаса на инвертор в экономичном режиме) |
2~5 мс |
||||
|
Время переключения инвертор/байпас |
<1мс |
||||
|
Перегрузочная способность |
10'/1'/18” (150/175/200% номинального тока) |
||||
|
Стандартная конфигурация |
Защита от тока питания |
||||
