Модель: OD-TRISS-48100
Диапазон входного переменного напряжения: 85–300 В переменного тока.
Диапазон выходного постоянного напряжения: от -43,2 В пост. тока до -57,6 В пост. тока (типичное значение -53,5 В пост. тока).
Диапазон температур хранения: -45℃～＋70℃
Приложение:
Базовая станция связи
предмет номер :
OD-TRISS-48100Заказ (минимальный заказ) :
10 pcsОплата :
T/TПроисхождение продукта :
ChinaЦвет :
RAL7035Порт доставки :
ShenzhenВремя выполнения :
3 weeksМасса :
180 KgОписание

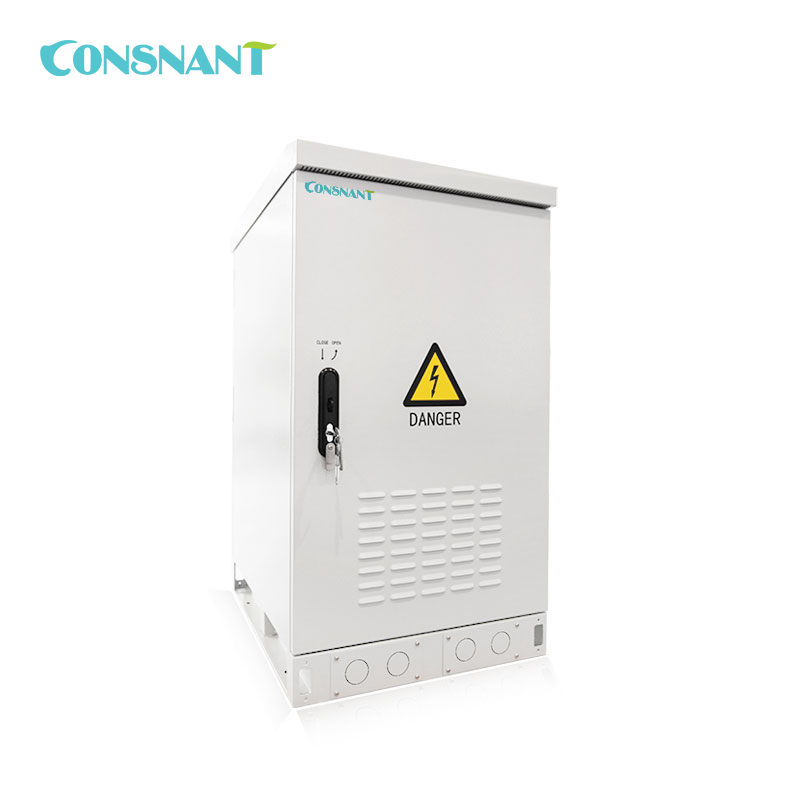

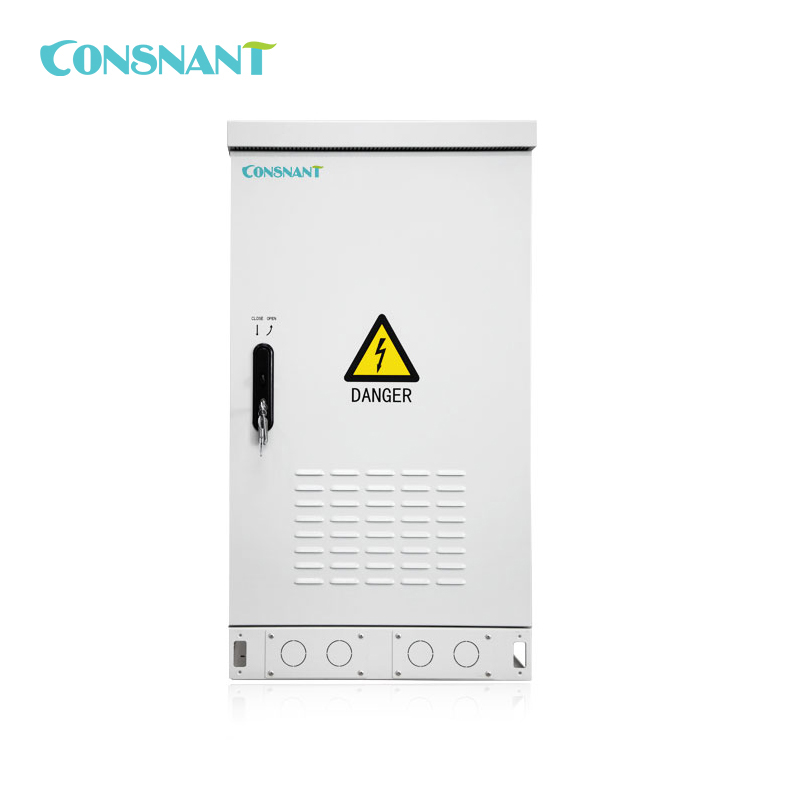

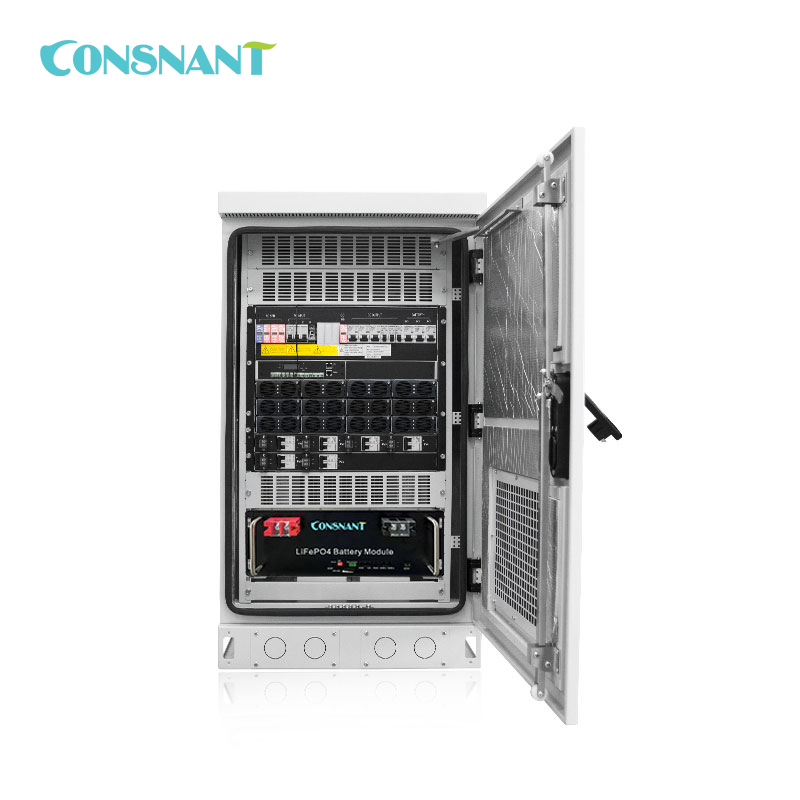

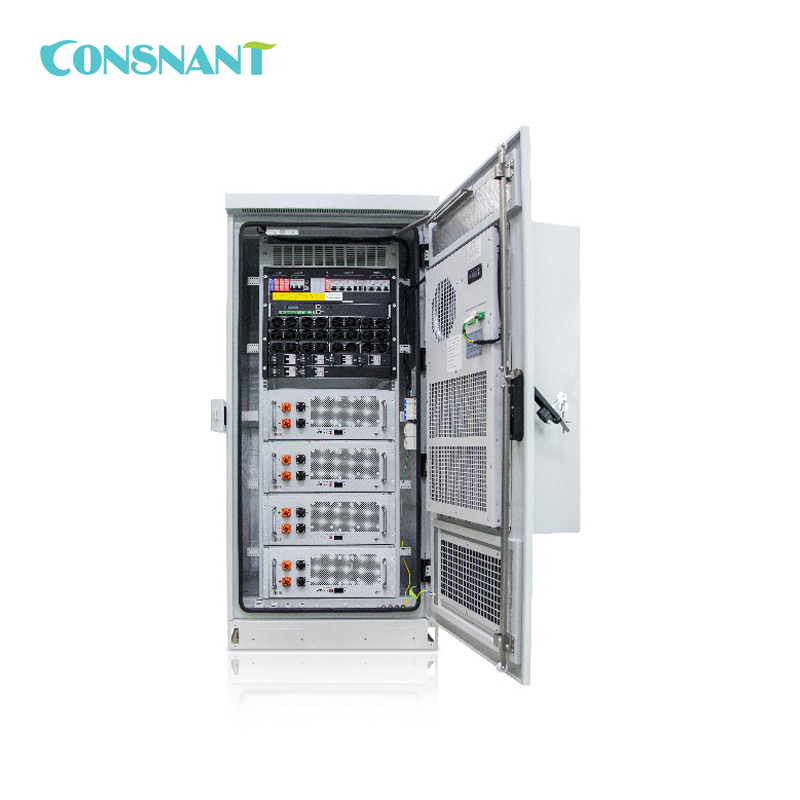

Гибридная телекоммуникационная система электропитания серии OD-TRISS объединяет инверторное питание, выпрямительное питание, фотоэлектрическое питание, систему охлаждения и систему мониторинга электропитания и окружающей среды, обеспечивая безопасные и надежные условия эксплуатации коммуникационного оборудования и может широко использоваться на наружных базовых станциях связи.

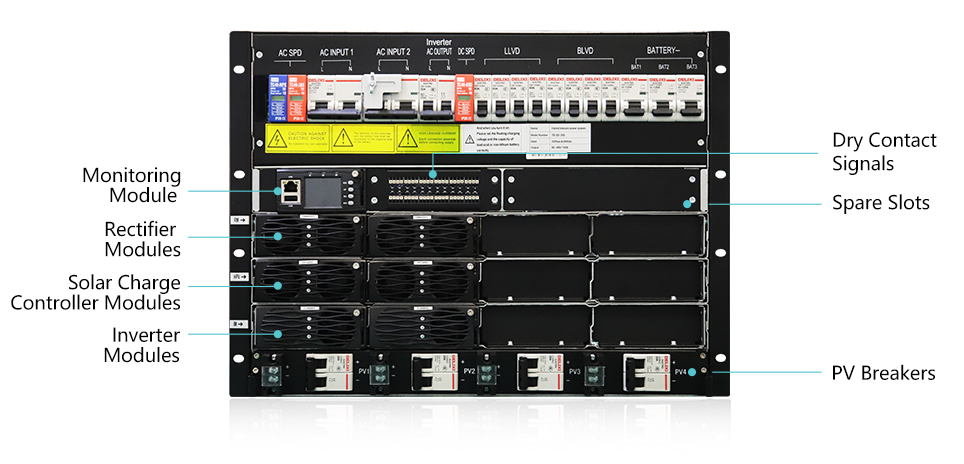

Конфигурация:
| Модель | Конфигурация | Диапазон входного напряжения | Входное напряжение | Выходной ток (макс.) | Выходная мощность (макс.) | Количество модулей |
|
Серия ТРИСС-48 (Выпрямитель + Инвертор + MPPT) |
Выпрямительные модули | 85~300 В переменного тока | -53,5 В постоянного тока | 400А | 16 кВт | 1-4 |
| Инверторные модули | 120-425 В постоянного тока | -54,5 В постоянного тока | 400А | 12 кВт | 1-4 | |
| Модули MPPT | 176-265 В постоянного тока | 220 В переменного тока/230 В переменного тока | \ | 8 кВт | 1-4 |
Технические характеристики
| Модель | OD-TRISS-48100 | |
| Шкаф | ||
| Размер (мм) | Ш*Г*В = 759*693*1430 мм (без кондиционера) Ш*Г*В = 759*817*1430 мм (с кондиционером) |
|
| Пространство для пользовательского оборудования (U) | В соответствии с потребностями пользователя | |
| Вес (кг) | 150/180 кг (без/с кондиционером) | |
| Относящийся к окружающей среде | ||
| Рабочая температура | -20℃~+45℃ | |
| Температура хранения | -40℃~+70℃ | |
| Относительная влажность | 5%–90% относительной влажности | |
| Высота | ≤4000 м (3000–4000 м³ — снижение выходной мощности) | |
| Регулировка температуры | ||

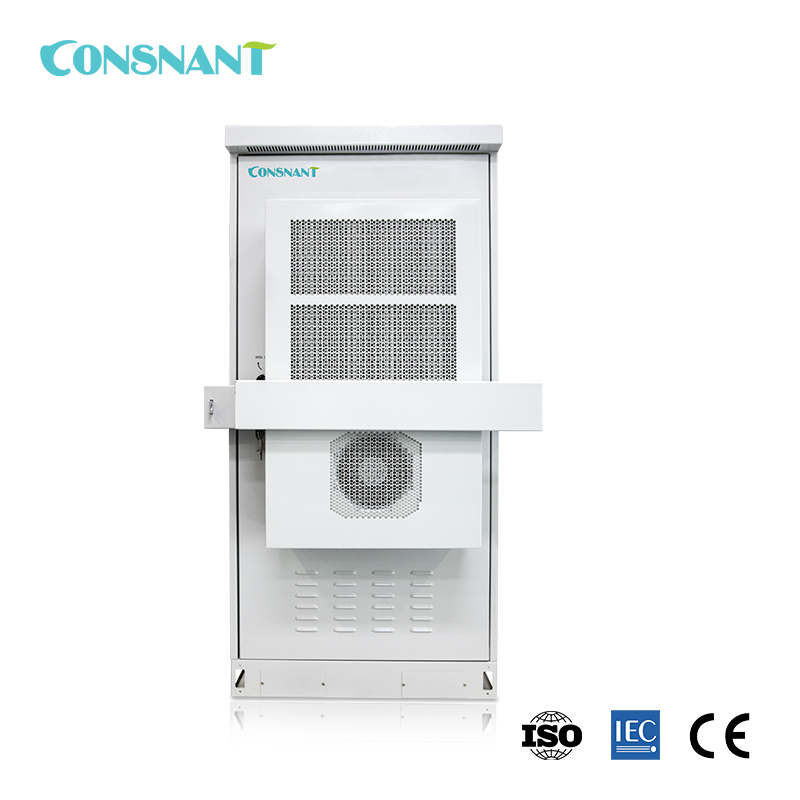

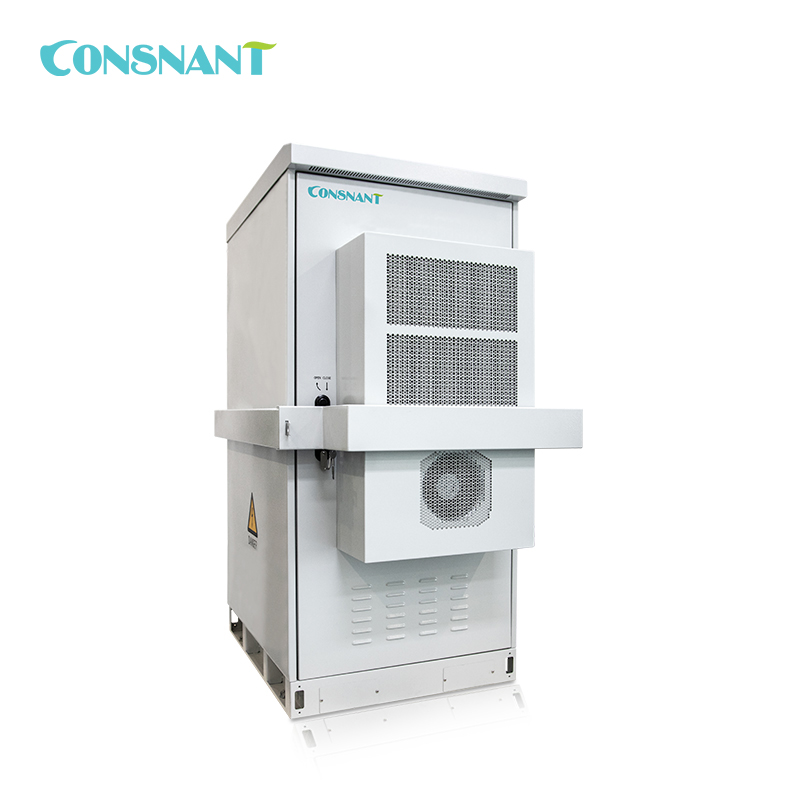

| Охлаждение | Один или два вентилятора 48 В постоянного тока, 100 Вт, ШИМ с регулировкой температуры (опционально). Кондиционер переменного/постоянного тока мощностью 5000 Вт, 1000 Вт, 1500 Вт (опционально) Теплообменник 500 Вт 1000 Вт (опционально) |
|
| Отопление (опционально) | Нагреватель (500 Вт) | |
| Модуль выпрямителя | ||
| Номинальная мощность | 3000 Вт (стандартная мощность)/4000 Вт (опционально) | |
| Количество (шт.) | 2 (от 1 до 4) | |
| Размер (мм) | Ш*Г*В = 106,5*286*41,5 (±0,5 мм) | |
| Вес (кг) | <2 кг | |
| Инверторный модуль | ||
| Номинальная мощность | 2000 ВА | |
| Количество (шт.) | 2 (от 1 до 4) | |
| Размер (мм) | Ш*Г*В = 106,4*291*41,5 (±0,5 мм) | |
| Вес (кг) | <2 кг | |
| Солнечный MPPT-модуль | ||
| Номинальная мощность | 3000 Вт | |
| Количество (шт.) | 2 (от 1 до 4) | |
| Размер (мм) | Ш*Г*В = 106,5*286*41,5 (±0,5 мм) | |
| Вес (кг) | <2 кг | |
| Вход переменного тока | ||
| Номинальное входное напряжение переменного тока | Однофазный 220 В переменного тока / Трехфазный 380 В переменного тока | |
| Диапазон входного напряжения переменного тока | 85–300 В переменного тока | |
| Максимальный входной ток переменного тока | 104А (однофазный) | |
| Частота входного переменного напряжения | 45–65 Гц (типичное значение 50/60 Гц) | |
| Коэффициент мощности переменного тока | ≥0,97 (номинальная нагрузка 220 В переменного тока) | |
| Вход фотоэлектрической панели | ||
| Диапазоны входного напряжения фотоэлектрических панелей | 120–425 В постоянного тока (пусковое напряжение более 160 В постоянного тока) | |
| Номинальное входное напряжение для фотоэлектрических систем | 340 В постоянного тока | |
| Диапазон напряжения MPPT | от 120 В постоянного тока до 340 В постоянного тока | |
| Максимальный входной ток фотоэлектрической системы | 17А | |
| Максимальное входное напряжение фотоэлектрической системы | 450 В постоянного тока (блок питания не должен быть поврежден) | |
| Защита фотоэлектрического модуля от обратного полюса | Ошибка полярности входного сигнала, повреждений нет. | |
| Защита входа фотоэлектрического модуля | Положительный и отрицательный предохранитель | |
| Выход | ||
| Системная мощность | 6 кВт (макс.: 16 кВт) | |
| Диапазон выходного напряжения постоянного тока | -43,2 В пост. тока ~ -57,6 В пост. тока (типичное значение -53,5 В пост. тока) | |
| Постоянный ток | 200 А (макс.: 400 А) | |
| Диапазон выходного напряжения переменного тока | 220 В переменного тока/230 В переменного тока | |
| Выходная мощность переменного тока | 4 кВт (макс.: 8 кВт) | |
| Точность стабилизации напряжения | ≤±1% | |
| Пульсации и шум на выходе | ≤200 мВпик-пик (номинальное входное напряжение и нагрузка, а также предельная полоса пропускания 20 МГц) | |
| Дисбаланс распределения тока | ≤±5% (в диапазоне нагрузки 50-100%) | |
| КПД выпрямительного модуля | ≥93%/≥95%/≥96% (необязательно) | |
| Эффективность фотоэлектрического модуля | ≥96% | |
| Эффективность инверторного модуля | ≥90% | |
