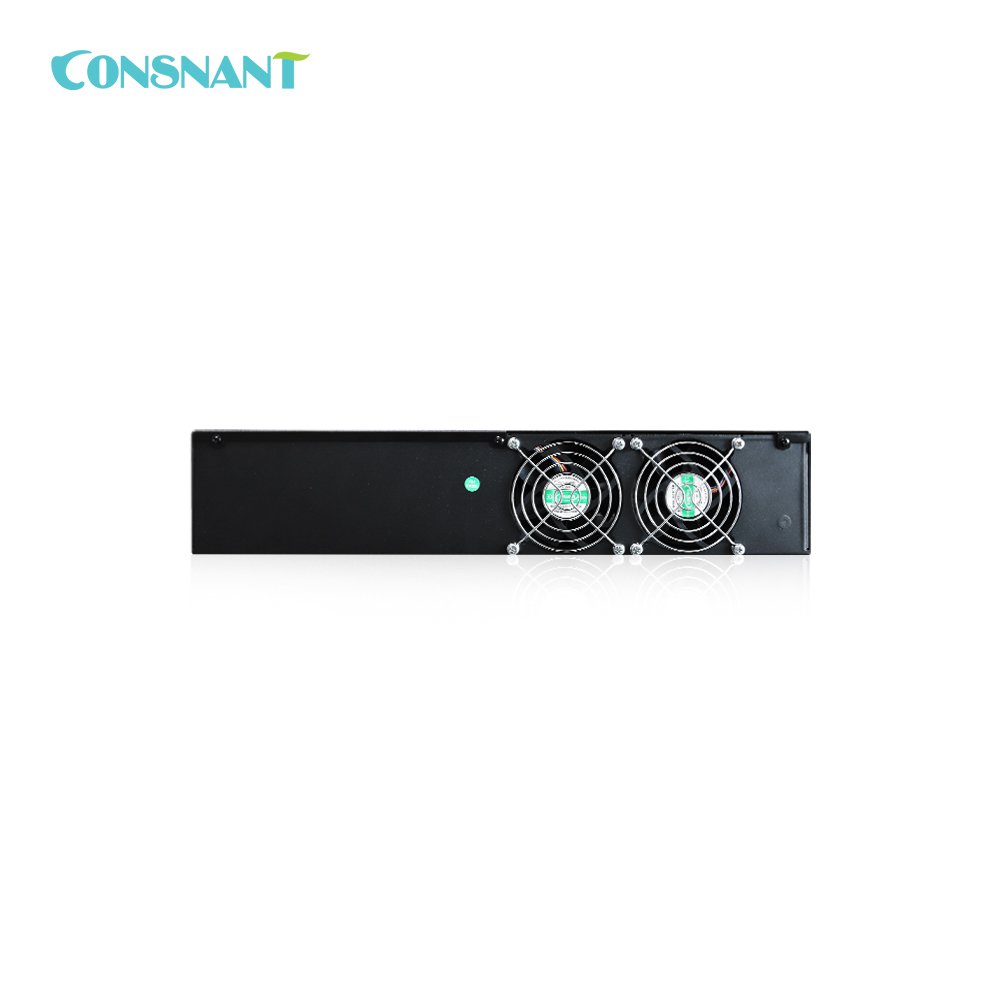

Стоечный солнечный инвертор 5500 Вт
CNR110 5500-48 5,5 кВт 48 В постоянного тока
ВВЕДЕНИЕ
Это многофункциональный инвертор/зарядное устройство, сочетающий в себе функции инвертора, солнечного зарядного устройства и аккумулятора.
зарядное устройство для обеспечения бесперебойного питания с портативным размером. Его всеобъемлющий ЖК-дисплей предлагает настраиваемые пользователем и легкодоступные кнопки управления, такие как ток зарядки аккумулятора, сеть/солнечная батарея приоритет зарядного устройства и приемлемое входное напряжение в зависимости от различных приложений.
Функции:
• Инвертор с чистой синусоидой.
• Конфигурируемый диапазон входного напряжения сети для бытовой техники и персональных компьютеров через нагрузку требования.
• Настраиваемый ток зарядки аккумулятора в зависимости от требований нагрузки.
• Настраиваемый приоритет сети/солнечного зарядного устройства с помощью настройки ЖК-дисплея.
• Совместимость с входом сети и входом генератора.
• Автоматический перезапуск при восстановлении сети.
• Защита от перегрузки/перегрева/короткого замыкания.
• Умная конструкция зарядного устройства для оптимизации работы аккумулятора.
• Функция холодного запуска.
• Функция удаленного мониторинга через карту SNMP (дополнительно)
Базовая системная архитектура
На следующем рисунке показано основное применение этого солнечного инвертора. Он также включает в себя следующие устройства для полной работы системы:
• Генератор или сеть.
• Фотоэлектрические модули.
Проконсультируйтесь со своим системным интегратором относительно других возможных системных архитектур в зависимости от ваших требований.
Этот инвертор может питать все виды бытовой техники в домашних или офисных условиях, в том числе электроприборы, такие как ламповые лампы, вентиляторы, холодильники и кондиционеры.
Рис. 1 Гибридная система питания

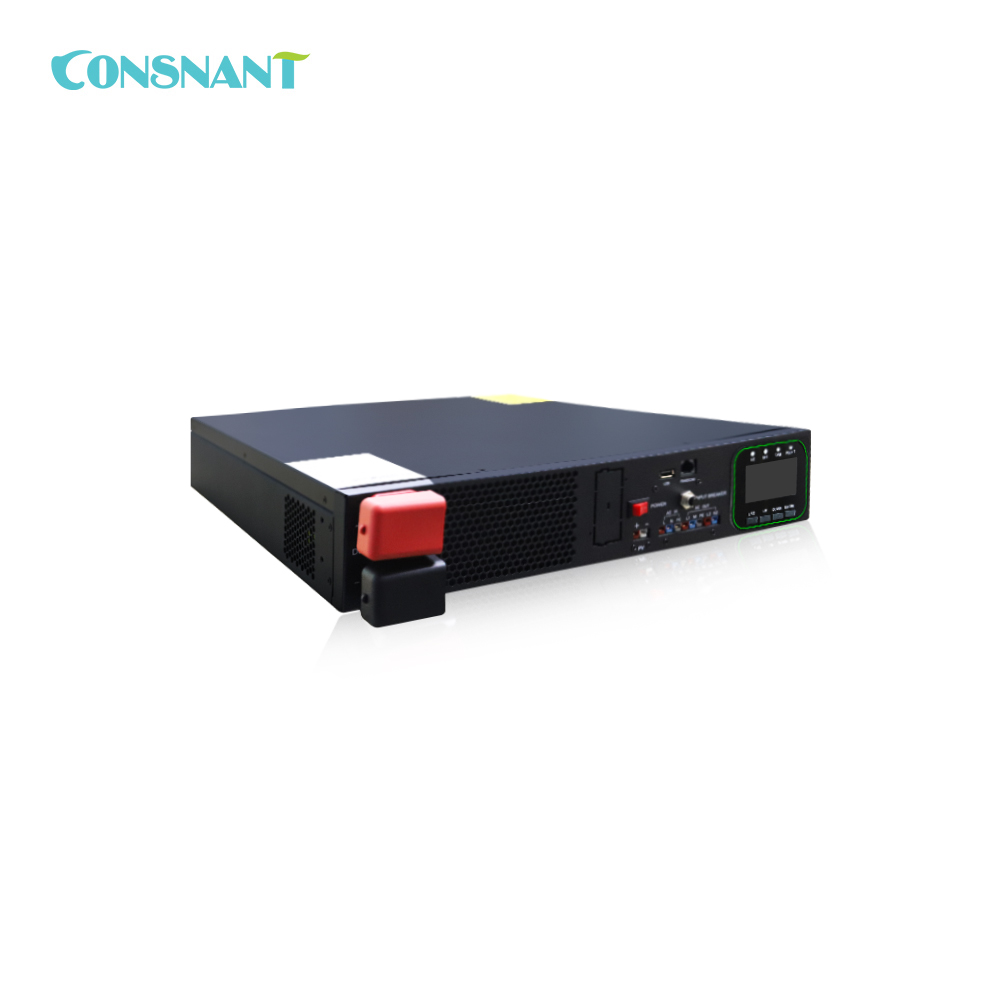

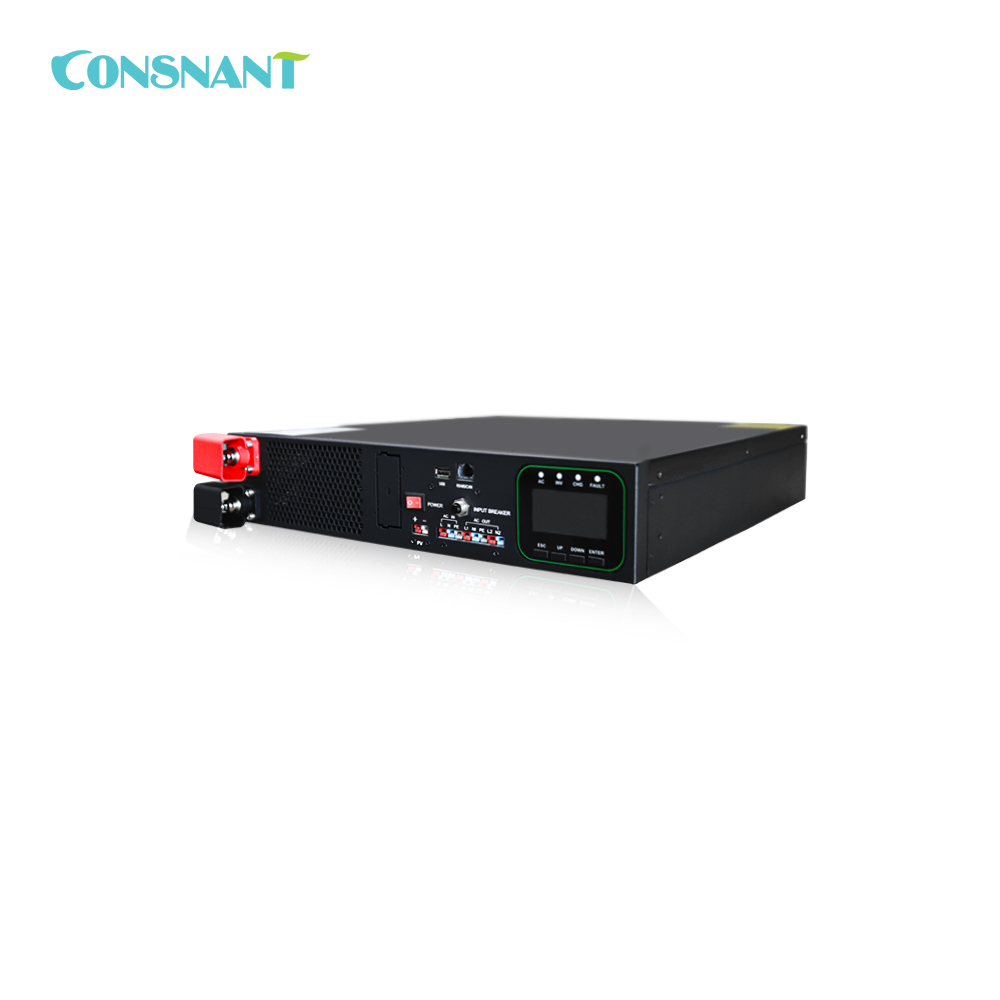

Обзор продукта
1. ЖК-дисплей
2. Функциональные клавиши
3. Индикатор состояния
4. Индикатор зарядки
5. Индикатор неисправности
6. Переключатель питания ВКЛ/ВЫКЛ
7. Выключатель
8. Сетевой вход
9. Сетевой выход
10. Порт связи RS-232
11. Вход PV
12. Положительный промышленный разъем аккумулятора
13. Отрицательный промышленный разъем аккумулятора
14. Слот для смарт-карт SNMP
Технические параметры:
Номинальная выходная мощность |
3,5 кВт |
5,5 кВт |
Форма волны выходного напряжения |
Чистая синусоида |
Регулировка выходного напряжения |
230 В переменного тока ± 5% |
Выходная частота |
50 Гц |
Максимальная эффективность |
93% |
Защита от перегрузки |
5с при нагрузке ±150%; 10 с при 110%~150% нагрузки |
Импульсная емкость |
2* номинальная мощность в течение 5 секунд |
Номинальное входное напряжение постоянного тока |
24,0 В постоянного тока |
48,0 В постоянного тока |
Напряжение холодного пуска |
23,0 В постоянного тока |
46,0 В постоянного тока |
Предупреждение о низком напряжении постоянного тока нагрузка<50% нагрузка≥50% |
23,0 В постоянного тока |
46,0 В постоянного тока |
22,0 В постоянного тока |
44,0 В постоянного тока |
Возврат предупреждения о низком постоянном токе Напряжение нагрузка<50% нагрузка≥50% |
23,5 В постоянного тока |
47,0 В постоянного тока |
23,0 В постоянного тока |
46,0 В постоянного тока |
Низкое напряжение отключения постоянного тока нагрузка<50% нагрузка≥50% |
21,5 В постоянного тока |
43,0 В постоянного тока |
21,0 В постоянного тока |
42,0 В постоянного тока |
Высокое напряжение восстановления постоянного тока |
32,0 В постоянного тока |
62,0 В постоянного тока |
Напряжение отсечки высокого постоянного тока |
33,0 В постоянного тока |
63,0 В постоянного тока |
Мощность без нагрузки Потребление |
<35 Вт |
Сертификация безопасности |
CE |
Диапазон рабочих температур |
-10 ℃ до 50 ℃ |
Температура хранения |
-15℃~60℃ |
Влажность |
Относительная влажность 5%~95% (без конденсации) |
Габариты (Д*Ш*В), мм |
300x110x475 |
Вес брутто (кг) |
10,5 |
11,5 |
Монтаж устройства:
Внимательно прочитайте это руководство и ознакомьтесь с процедурами установки перед установкой.
• Будьте очень осторожны при установке аккумулятора и надевайте защитные очки при установке свинцовых аккумуляторов.кислотно-жидкостный аккумулятор. При контакте с аккумуляторной кислотой своевременно промывайте контактную часть водой.
• Не размещайте рядом с аккумулятором металлические предметы во избежание короткого замыкания.
• При зарядке аккумулятора могут образовываться кислые газы, поэтому убедитесь, что окружающая среда хорошо проветривается.
• При установке шкафа обязательно оставьте достаточно места вокруг машины для обогрева. рассеивание; не устанавливайте машину и свинцово-кислотную жидкую батарею в один и тот же шкаф, чтобы чтобы избежать кислотного газа, образующегося при работе аккумулятора, который может вызвать коррозию машины.
• Заряжайте только тот аккумулятор, который соответствует требованиям этого многофункционального устройства.
• Неправильные точки подключения и корродированные провода могут генерировать сильный нагрев, который может расплавить изоляция провода, сжечь окружающий материал или даже вызвать пожар, поэтому мужчина уверен, что разъемы затянуты, а провода должны быть закреплены стяжками, чтобы избежать тряски при перемещение машины, что может привести к ослаблению разъемов.
• Провода подключения к системе следует выбирать по плотности тока не более чем 5А/мм2.
• При установке на открытом воздухе избегайте попадания прямых солнечных лучей и дождевой воды.
• Когда питание отключено, внутри аппарата все еще находится высокое напряжение, поэтому не открывайте его. или коснитесь внутренних компонентов и подождите, пока конденсатор разрядится.
• Не устанавливайте многофункциональное устройство в агрессивных средах, таких как влажные, жирные, легковоспламеняющиеся, взрывоопасно или пыльно.
• Не меняйте полярность входа батареи данного продукта, в противном случае оборудование может легко повредить или может возникнуть непредсказуемая опасность.
• Сетевой вход и выход переменного тока находятся под высоким напряжением, поэтому не прикасайтесь к проводным соединениям.
• Во избежание травм не прикасайтесь к работающему вентилятору.
• Необходимо подтвердить, что это единственное входное устройство для нагрузки по мере необходимости, и его запрещено использовать параллельно с другими источниками питания переменного тока во избежание повреждения.
