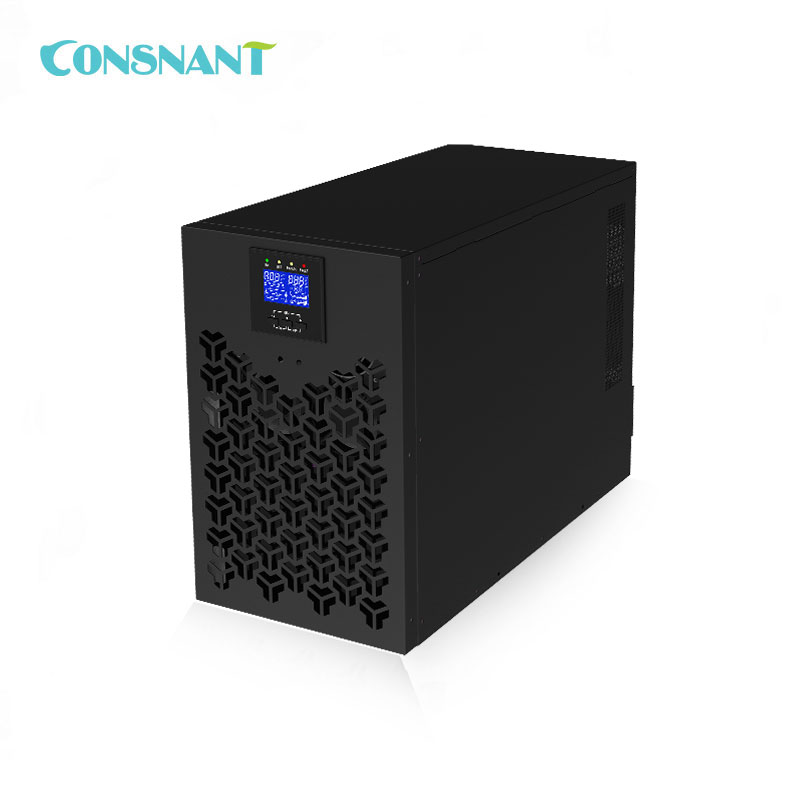

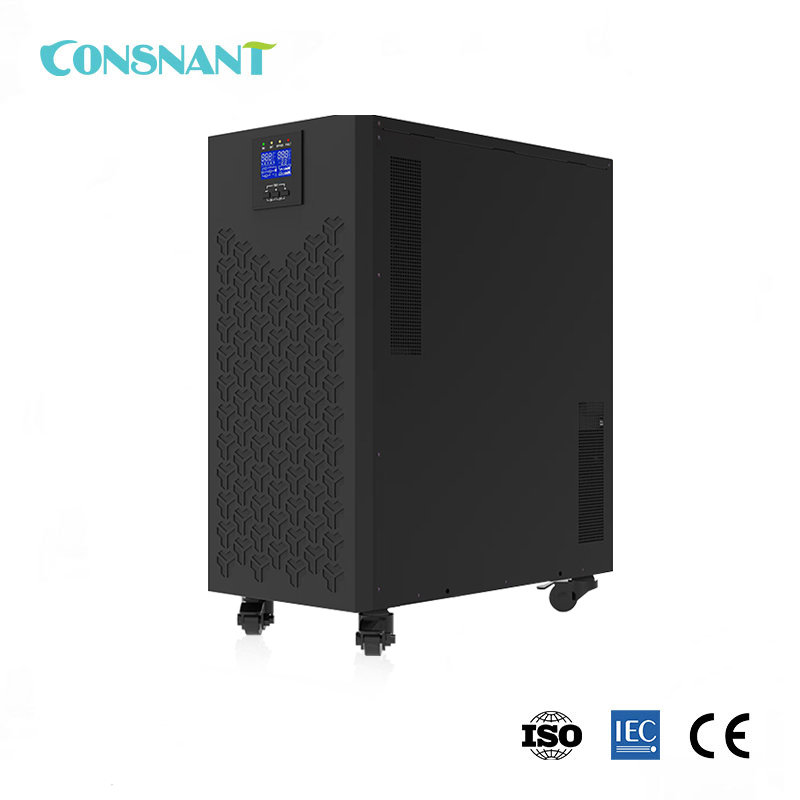

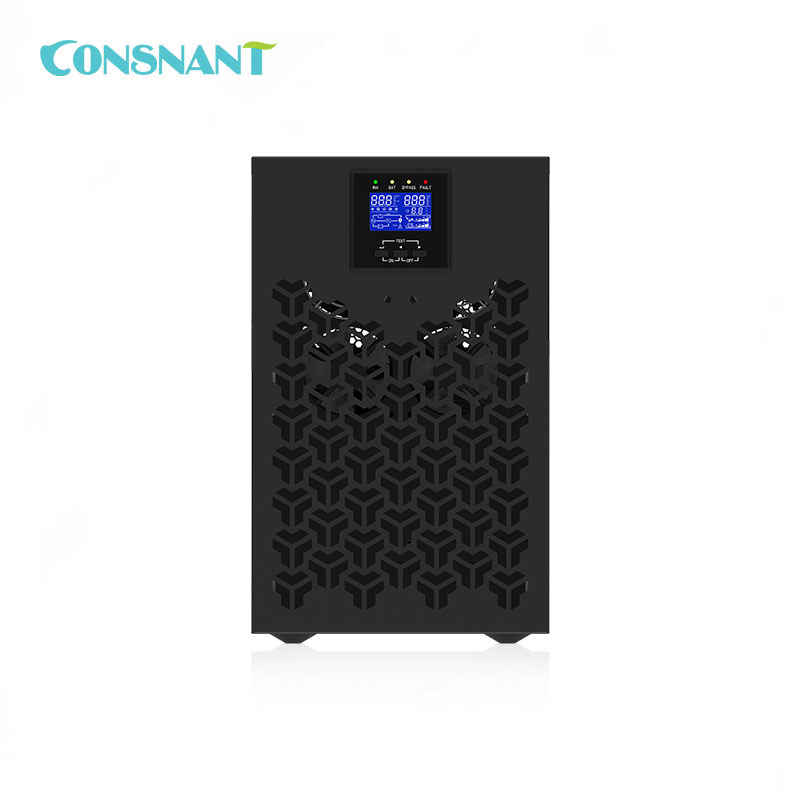

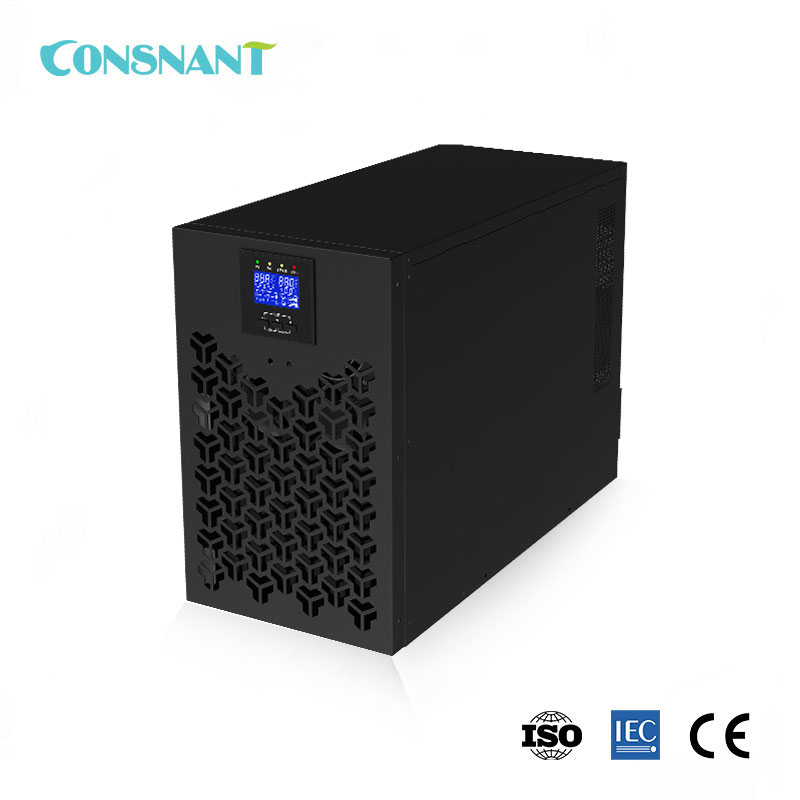

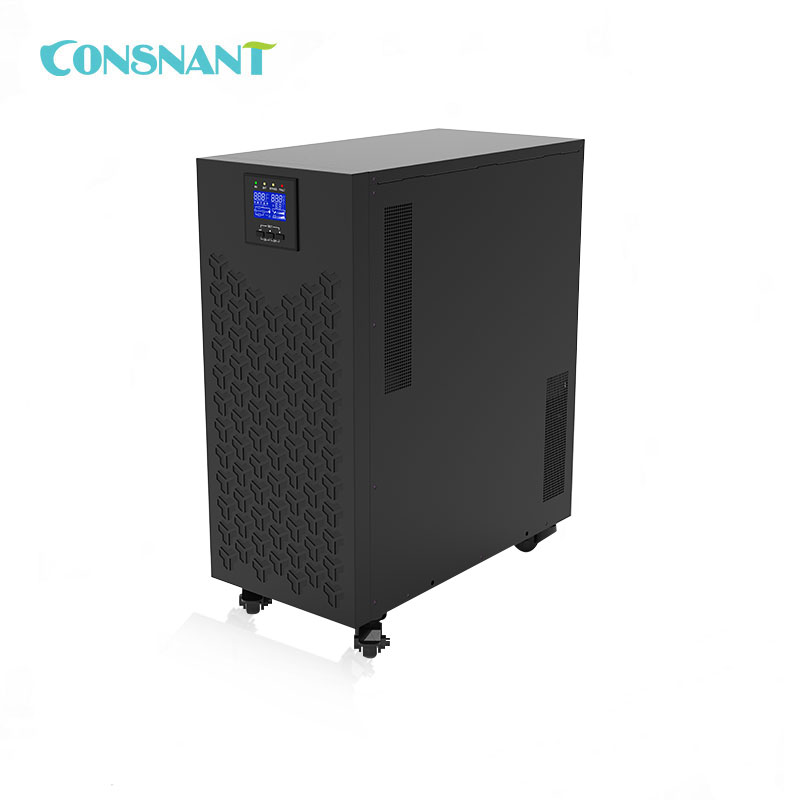

Башенный высокочастотный сетевой ИБП 10–20 кВА

Башенный высокочастотный сетевой ИБП 10–20 кВА

Номер модели: CNH310 10–20 кВА

Номинальная мощность: 10–20 кВА

Номинальное напряжение: 220 В переменного тока

Диапазон максимального входного напряжения: 90–300 В переменного тока

Номинальная частота: 50/60 Гц



Область применения:

  • Дата центр
  • Телеком
  • Локальные сети
  • Серверы
  • предмет номер :

    CNH310 10 - 20KVA
  • Заказ (минимальный заказ) :

    1 pcs
  • Оплата :

    T/T
  • Происхождение продукта :

    China
  • Цвет :

    Black
  • Порт доставки :

    Shenzhen
  • Время выполнения :

    3 weeks
  • Масса :

    17-90.1 Kg

Башенный высокочастотный сетевой ИБП 10–20 кВА

Описание

Техническое описание высокочастотного онлайн-ИБП высотой 10–20 кВА:


Особенность:

1. Нулевое время передачи

Онлайн-ИБП с двойным преобразованием обеспечивает наиболее полную защиту критически важного оборудования от широкого спектра проблем с качеством электроэнергии.

2. На основе цифрового управления DSP

Усовершенствованное базовое цифровое управление DSP обеспечивает высокую производительность с высоким входным коэффициентом мощности, низким уровнем искажений, питанием нагрузки от источника питания переменного тока с идеальной синусоидой.

3. Сверхширокий диапазон входных сетей

Сильная совместимость с ультра-электрической средой, хорошо работает с сетью сверхширокого диапазона 90–300 В, 40–70 Гц, значительно снижает разряд батареи, продлевает срок службы батареи.

4. Лучшая возможность загрузки

Коэффициент выходной мощности до 0,9, 50/60 Гц Автоматически адаптируемое, выбираемое напряжение идеально подходит для всех видов применения.

5. Совместимость с генераторной установкой

Способен работать с широким диапазоном генераторных установок, изолировать колебания и шум от генераторной установки, обеспечивать стабильное и чистое электропитание пользовательского оборудования.

6. Высокий коэффициент входной мощности

Благодаря технологии PFC с цифровым управлением, входной коэффициент мощности> 0,99, эффективно предотвращает загрязнение электроэнергии, экономит затраты на энергию для клиента.

7. Надежная конструкция

Изготовлен из прочной двухсторонней печатной платы на основе стекловолокна (FR4), компании с большим пролетом, значительно повышает надежность в суровых условиях, хорошо продуманная вентиляция и конформное покрытие, предотвращают накопление пыли, улучшают устойчивость к коррозии.

8. Открытость к настройке

Основанный на мощном контроллере и открытой архитектуре, продукт может быть настроен в соответствии с необходимостью интеграции автоматической системы или интеллектуальной системы контроля.

Технические параметры:


Модель CNH310 10K CNH310 10КС CNH310 15K 3С15КС CNH310 20K CNH310 20КС
Емкость ВА/Вт 10кВА/9кВт 15кВА/13,5кВт 20кВА/18кВт
Топология Онлайн-ИБП с двойным преобразованием
Фаза Однофазный вход Однофазный выход ИЛИ
AC
Сетевой вход
Электропроводка Однофазный L/N+PE ИЛИ
3 фазы (L1,L2,L3,N)/N+PE
Номинальное напряжение 208/220/230/240 В переменного тока
Диапазон напряжения Линейная нейтраль 90~300 В переменного тока
Линия-линия 150~500 В переменного тока
Диапазон частот 40 Гц-70 Гц
Входной коэффициент мощности ≥0,99
Выход переменного тока Электропроводка Л/Н+PE
Номинальное выходное напряжение 208/220/230/240 В переменного тока
Регулировка напряжения ±1%
Выходная частота 50/60 ± 4 Гц (режим синхронизации) / 50/60 Гц ± 0,1% (свободный режим)
Форма волны Чистая синусоида
Искажение <2% (линейная нагрузка)
(THDV%) <7% (нелинейная нагрузка)
Возможность перегрузки 10 мин при 105%~125% номинальной нагрузки
60 с при 125%~150% номинальной нагрузки
0,5 с при > 150 % номинальной нагрузки
Эффективность Режим переменного/переменного тока >94%
Режим постоянного/переменного тока >92%
Батарея
&
Заряжать
Номинальное напряжение батареи 192 В постоянного тока Внешняя батарея 192/240 В постоянного тока 192 В постоянного тока Внешняя батарея 192/240 В постоянного тока 192 В постоянного тока Внешняя батарея 192/240 В постоянного тока
12Вх16шт 12Вx32шт 12Вx32шт
Емкость батареи 12В/7Ач Внешний аккумулятор зависит 12В/7Ач Внешний аккумулятор зависит 12В/7Ач Внешний аккумулятор зависит
Время резервного копирования >6 минут >8 минут >6 минут
@полунагруженный @полунагруженный @полунагруженный
Зарядный ток Модель с длительным временем резервного копирования: 4A
Физический Стиль шасси Башня
Размер башни 3C10kS: 190(Ш)X340(В)x535(Г)мм
3C10k: 190 (Ш) X 456 (В) x 534 (Г) мм
3C15/20kS: 238(Ш)X528(В)x540(Г)мм
3C15/20k: 300(Ш)X700(В)x698(Г)мм
Вес (кг) 47,8 кг 17,0 кг 89,6 кг 25,6 кг 90,1 кг 26,1 кг
ЧМИ ЖК ДИСПЛЕЙ Входное напряжение сети, частота, уровень нагрузки, режим работы, состояние работоспособности
Стандарты
Коммуникационный интерфейс
1. ПОРТ RS232
2. Порт Ethernet: поддержка удаленного мониторинга ИБП через приложение для смартфона, веб-страницу, программное обеспечение для мониторинга ПК, отключение сервера поддержки / NAS.
Дополнительная карта расширения 3. Карта MODBUS,
4. USB-карта
5. Плата реле (требуется сборка в соответствии с запросом на заказ перед отправкой).
Рабочая среда
Выносливость
Диапазон температур -10~50°С
Относительная влажность 0-98% (без конденсации)
Акустический шум <60 дБ на 1 метре

Примечание:

① Номинальное напряжение батареи открыто для настройки

② Размеры могут различаться в зависимости от безеля.

③ Конфигурация разъемов и клемм на задней панели может отличаться в зависимости от страны или региона в зависимости от заказа.

④ Дополнительная настройка параметров, пожалуйста, свяжитесь с торговым представителем





Technical Parameters:

Model CNH310 10K CNH310 10KS CNH310 15K  3C15KS CNH310 20K CNH310 20KS
Capacity VA/W 10kVA/9kW(Optional 10KW) 15kVA/13.5kW(Optional 15KW) 20kVA/18kW(Optional 10KW)
Topology Double Conversion Online UPS
Phase Single Phase Input Single Phase Output  OR
AC
Mains Input
Wiring Single Phase L/N+PE   OR
3 Phases (L1,L2,L3,N)/N+PE
Rated Voltage 208/220/230/240VAC
Voltage Range Line-Neutral  90~300VAC
Line-Line 150~500VAC
Frequency Range 40Hz-70Hz
Input Power Factor ≥0.99
AC Output Wiring L/N+PE
Rated Output Voltage 208/220/230/240VAC
Voltage Regulation ±1%
Output Frequency 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run)
Waveform Pure Sine Wave
Distortion <2%(Linear Load)
(THDV%) <7%(None-Linear Load)
Over load capability 10Min@105%~125%Rated Load
60Sec.@125%~150%Rated Load
0.5Sec.@>150%Rated Load
Efficiency AC/AC Mode >94%
DC/AC Mode >92%
Battery
&
Charge
Rated Battery Voltage 192VDC 192/240VDC External Battery 192VDC 192/240VDC External Battery 192VDC 192/240VDC External Battery
12Vx16pcs 12Vx32pcs 12Vx32pcs
Battery Capacity 12V/7AH External Battery Depends 12V/7AH External Battery Depends 12V/7AH External Battery Depends
Backup Time >6mins >8mins >6mins
@half Load @half Load @half Load
Charging Current Long Backup Time Model :4A
Physical Chassis Style  Tower
Tower Dimension  3C10kS: 190(W)X340(H)x535(D)mm
3C10k: 190(W)X456(H)x534(D)mm
3C15/20kS: 238(W)X528(H)x540(D)mm
3C15/20k: 300(W)X700(H)x698(D)mm
Weight (kg) 47.8kg 17.0kg 89.6kg 25.6kg 90.1kg 26.1kg
HMI LCD DISPLAY Input Mains Voltage, Frequency, Load level, Operation Mode, Health Status
Standards
Communication Interface
1.  RS232 PORT
2. Ethernet Port:  Support remote monitor the UPS via Smart Phone APP, Web page,  PC Monitor Software , Support Server / NAS shutdown
Optional Extension Card 3.  MODBUS Card,
4. USB Card
5. Relay Card (Needs assembly according to order request before shipping
Operating Environment
Endurance
Temperature range -10~50oC
Relative Humidity 0-98%(Non-condensing)
Acoustics Noise <60dB @ 1 meters

Note:

① Battery rated voltage is open to customization

② Dimension might vary for different bezel

③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order

④ More parameter customization,please contact sales representative
