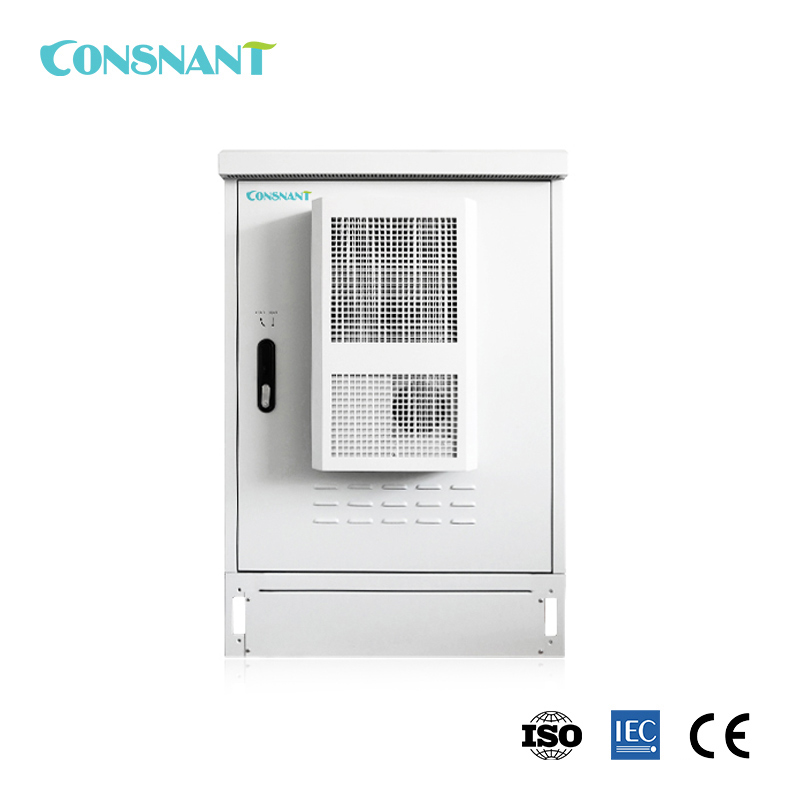

Интегрированная наружная солнечная и выпрямительная система питания

Интегрированная наружная солнечная и выпрямительная система питания

Номер модели: CND48200

Диапазон входного переменного напряжения: 85 В переменного тока ~ 290 В переменного тока

Диапазон выходного напряжения постоянного тока: 42 В постоянного тока ~ 58 В постоянного тока

Диапазон температур хранения: -40℃~+70℃

Область применения:

  • Базовая станция связи
  • предмет номер :

    OD-TRSS-48300/OD-TRSS-48600
  • Заказ (минимальный заказ) :

    10 pcs
  • Оплата :

    T/T
  • Происхождение продукта :

    China
  • Цвет :

    RAL7035
  • Порт доставки :

    Shenzhen
  • Время выполнения :

    3 weeks
  • Масса :

    100 Kg

Интегрированная наружная солнечная и выпрямительная система питания

Описание

Солнечная система CND48200 (далее — солнечная система) — это солнечная энергетическая система, которая может использоваться непосредственно на открытом воздухе.

Принцип работы:

Через солнечный модуль массив солнечных элементов преобразует солнечную энергию в мощность постоянного тока -48 В, которая затем собирается в распределение постоянного тока; в то же время мощность переменного тока поступает в модуль выпрямителя, выпрямляется и преобразуется в мощность постоянного тока -48 В, которая затем собирается в распределитель постоянного тока. Выход солнечного модуля и модуля выпрямителя собирается вместе, а затем подается для коммуникационного оборудования по нескольким каналам.

1. В нормальных условиях энергосистема работает в режиме параллельного плавающего заряда (FC), то есть модуль выпрямителя, солнечный модуль, нагрузка и батарея работают параллельно; солнечный модуль и модуль выпрямителя не только питают оборудование связи, но также обеспечивают ток FC для батареи.

2. В нормальных условиях солнечная энергия и сеть переменного тока обеспечивают нормальную мощность, а зарядный ток для выходной нагрузки системы и аккумулятора обеспечивается солнечным модулем. Если выходная мощность солнечного модуля не может удовлетворить все нагрузки, модуль выпрямителя добавит мощность для поддержания нормальной работы коммуникационного оборудования.

3. Когда выход сети переменного тока отключен, модуль выпрямителя перестает работать, и солнечная энергия обеспечивает питание в обычном режиме. Зарядный ток для выходной нагрузки системы и аккумулятора обеспечивается солнечным модулем. Если выходная мощность солнечного модуля не может удовлетворить все нагрузки, батарея будет дополнять мощность для поддержания нормальной работы коммуникационного оборудования.

4. Когда выходная мощность сети отключена, модуль выпрямителя перестает работать, и солнечный модуль не может нормально обеспечивать питание. Выходная нагрузка системы питается от аккумуляторной батареи для поддержания нормальной работы оборудования связи. Когда аккумулятор разряжается в течение определенного периода времени и выполняются условия для запуска ДГ, блок монитора подает сигнал на запуск ДГ. Когда DG работает нормально, он может обеспечить входную мощность переменного тока для модуля выпрямителя, а модуль выпрямителя снова подаст питание на оборудование связи и зарядит аккумулятор, чтобы дополнить потребляемую мощность. Когда ДГ достигает условий для остановки, блок мониторинга посылает стоп-сигнал, ДГ перестает работать.

Блок мониторинга управляет функциями распределения солнечной энергии, распределения сети переменного тока, распределения мощности постоянного тока и DG в централизованном режиме мониторинга и в то же время получает информацию о работе модуля выпрямителя и солнечного модуля через режим связи CAN. и проводит соответствующий контроль. Блок монитора также имеет функции мониторинга, такие как управление батареей, защита LLVD, защита батареи, сбор сигналов и аварийная сигнализация, а также может выполнять фоновую связь. Блок монитора также можно подключить к локальному компьютеру в режиме RS232.

Область применения

  • Базовая станция связи

Функции:

Функции

Описание

















Характеристики модуля

























Солнечный модуль имеет функцию отслеживания точки максимальной мощности. Максимальная точность отслеживания точки питания составляет более 99,5%.

Модуль выпрямителя использует технологию активной компенсации коэффициента мощности, значение коэффициента мощности составляет до 0,99.

Нормальный рабочий диапазон входного напряжения переменного тока составляет 85–290 В переменного тока.

Нормальный рабочий диапазон входного напряжения солнечной батареи составляет 60–150 В постоянного тока.

Максимальный КПД модуля выпрямителя более 96% (R48-3200)

Максимальная эффективность солнечного модуля составляет более 98%

Солнечный модуль и модуль выпрямителя имеют высокую удельную мощность

Солнечный модуль и модуль выпрямителя используют неразрушающую технологию горячей замены, то есть Plug-and-Play. Замена солнечного модуля и модуля выпрямителя занимает менее одной минуты.

Солнечный модуль и модуль выпрямителя имеют функцию защиты от перенапряжения на выходе, включая аппаратную защиту от перенапряжения и программную защиту от перенапряжения. И программная защита от перенапряжения имеет два режима на выбор: режим блокировки от перенапряжения в первый раз, режим блокировки от перенапряжения в четвертый раз.

Управление батареей

Идеальное управление аккумулятором: защита аккумулятора и такие функции, как автоматическое регулирование напряжения, бесступенчатое ограничение тока, расчет емкости аккумулятора, автоматическое преобразование выравнивания/плавающего заряда, онлайн-тестирование аккумулятора.

Дополнительное управление светом и электричеством

Идеальная дополнительная функция управления светом/электричеством, которая может обеспечить приоритет солнечной энергии и максимально использовать солнечную энергию.

Статистика мощности

Потребление электроэнергии нагрузкой, энергия, вырабатываемая солнечной энергией, энергия, вырабатываемая сетью, энергия, вырабатываемая ДГ, разряд батареи, заряд батареи

Запись данных

90-дневная запись исторических данных, исторические данные могут быть загружены.

200 записей истории тревоги,

10 групп тестовых данных батареи

Функция будильника

Совершенная защита от неисправностей и функции аварийной сигнализации

Сетьдизайн

Наличие одного порта RS232, сухого контакта и других коммуникационных портов для гибкости сети;

Включение ближайшего конечного обновления программного обеспечения и автоматической работы

Гуманизированный рабочий интерфейс

ЖК-дисплей спроектирован под углом 15 градусов, что более интуитивно понятно и удобно для пользователя.

Запросите рабочие параметры, статистику и исторические аварийные сигналы системы через ЖК-дисплей.

Управление системой вручную через ЖК-дисплей

Молниезащита

Идеальная конструкция молниезащиты на сторонах переменного и постоянного тока

Энергосберегающий дизайн

Система, в дополнение к функции энергосбережения сна модуля выпрямителя, также поддерживает и отдает приоритет использованию солнечной энергии, поступающей в нагрузку, полностью использует солнечную энергию для достижения энергосбережения и сокращения выбросов парниковых газов.

Открытый тип

Уровень защиты системы до IP55, можно использовать на открытом воздухе. Система компактна и проста в установке

Система







Все оборудование в системе поддерживает техническое обслуживание на фронте

Система использует технологию сна модуля выпрямителя, двойной контактор устойчивого состояния, маломощный шунт и технологию регулировки скорости вращения вентилятора, а также имеет более заметную функцию энергосбережения.

Дополнительный нагреватель переменного тока обеспечивает надежную работу системы при низких температурах.

Удаленное наблюдение

Модем настроен с функцией GPRS, которая может осуществлять удаленный мониторинг путем передачи данных на интернет-сервер.



Технические характеристики:

Категория параметра

Имя параметра

Описание

Относящийся к окружающей среде













Рабочая Температура

-20℃~+45℃

Температура хранения

-40℃~+70℃

Относительная влажность

5% относительной влажности~90% относительной влажности

Высота

≤ 2000 м (требуется снижение номинальных характеристик на высоте более 2000 м)

Другие

Нет токопроводящей пыли или агрессивных газов. Отсутствие риска взрыва.

Вход переменного тока
















Система питания

3-фазный 5-проводной

Номинальное входное фазное напряжение

Напряжение сети 380 В переменного тока

Диапазон входного напряжения

85 В переменного тока ~ 290 В переменного тока

Частота входного переменного напряжения

45 Гц ~ 65 Гц

Макс. входной ток

≤ 55А (одна фаза)

Фактор силы

≥ 0,99

Солнечная энергия







Номинальное входное напряжение

68 В постоянного тока

Диапазон входного напряжения

60 В пост. тока ~ 150 В пост. тока

Макс. входной ток

50А (высота 1U) x (1 ~ 12)

выход постоянного тока










Диапазон выходного постоянного напряжения

42 В пост. тока ~ 58 В пост. тока

Выходное постоянное напряжение

54,0 В

Выходной постоянный ток

0 ~ 200А

Эффективность

≥ 95%, чисто электрический режим (R48-3200E); ≥ 96%, режим чистого света

Солнечная распределительная панель




Входной автоматический выключатель

63А/2П*12пкс

Солнечная молниезащита

TC40-220D/2P*12 шт.

Распределительная панель постоянного тока







Выход загрузки

Предохранитель 160А/2шт, 100А/3шт

Автоматический выключатель 63А/1П*6шт, 32А/1П*4шт, 16А/1П*2шт

Защита от молнии постоянного тока

TC40-85D/1P*1 шт.

Вход батареи

Предохранитель 500А/1П*2шт.

механический
















Размеры (мм)










Кабинет

600 (Ш) × 600 (Г) × 1200 (В)

Место для пользовательского оборудования

Высота: 3U; ширина: 19 дюймов

Солнечный модуль S48-3000

42 (1U Ш) × 285 (Г, без учета ручки) × 135 (3U В)

Модуль выпрямительный Р48-3200

85,3 (2U Ш) × 287 (Г, без логотипа) × 132,3 (3U В)

Вес (кг)




Солнечный модуль S48-3000

3

Модуль выпрямительный Р48-3200

3,5





Technical Specifications:

Model

OD-TRSS-48300

OD-TRSS-48600

Cabinet

Size(mm)

W*D*H=759*693*1430(without air-conditioner)

W*D*H=759*817*1430(with air-conditioner)

W*D*H=759*693*1430(without air-conditioner)

W*D*H=759*817*1430(with air-conditioner)

User equipment space(U) Height: 17U; Width: 15U Height: 15U; Width: 15U
Weight (kg) N.W :130 kg   N.W :160 kg
Rectifier module

Number (pcs)

1-6 pcs(Optional) 1-12 pcs(Optional)
Size(mm) Individual module: W*D*H=106.5*286*41.5(±0.5mm)
Weight (kg) < 1.75 kg (Individual module)

Solar MPPT module



Number (pcs) 1-6pcs(Optional) 1-12 pcs(Optional)
Size(mm) Individual module: W*D*H=106.5*286*41.5(±0.5mm)
Weight (kg)

< 1.75 kg (Individual module)

AC Input characteristics

AC input rated voltage

Single-phase 220Vac / three-phase 380Vac

Single-phase 220Vac / three-phase 380Vac

AC-input voltage range

176Vdc~300Vac (Full of work)

176Vdc~300Vac (176-275Vac@ system output rated capacity.)

AC input maximum current

40A (1 phase, the most power supply: 2 modules)

80A (One phase can control up to 4 modules)

AC input voltage frequency

45~65Hz (Typical value 50 / 60Hz )

AC power factor

≥0.99 (220 Vac rated load)

Input current harmonics

≤3% (220 Vac)

Midline current

<30% phase line current (In three-phase balanced system)

PV Input characteristics

Pv module input

120Vdc ~ 425Vdc (Starting voltage over 160Vdc)

Pv-rated input voltage

340Vdc

MPPT voltage range

120Vdc to 340Vdc

Maximum input current of PV module

17A

Photovoltaic module reverse pole protection

Wrong input polarity, no damage

Photovoltaic module input protection

Positive and negative insurance

PV maximum input voltage

450Vdc (Power supply not be damaged)

Output characteristics

Rectifier output voltage range

-43.2Vdc~ -57.6Vdc (Typical value-53.5Vdc)

Rectifier output maximum power

18kW 36kW
PV output voltage range -42Vdc~ -58Vdc (Typical value-54.5Vdc)
Voltage stabilization accuracy ≤±1%
Output ripple & noise ≤200mVp-p (Rated input voltage and load and bandwidth limit of 20 MHz) ≤100mVp-p (Rated input voltage and load and bandwidth limit of 20 MHz)
Current-sharing imbalance ≤±5% (Within the 50- -100% load range) ≤±3% (Within the 50- -100% load range and when there is no monitoring, the modules can autonomously share current.)
Rectifier module efficiency ≥93% ,≥95%,≥96% (220 Vac / rated load)

≥94% (220Vac/100% load rate)

PV module efficiency ≥96%
Startup time 3~10S (The rated input voltage starts to the output voltage establishes to the setting value, the starting output needs to use the pre-flow limit function)
On/off overshoot amplitude ≤±5% (When either module is hot plugged (the load current should not be greater than the total output current in the working module), the system output voltage fluctuates) ≤±3% (When either module is hot plugged (the load current should not be greater than the total output current in the working module), the system output voltage fluctuates)

Dynamic response



Overshoot range

≤±5% (25% -50% -25% or 50% -75% -50% load change)

≤±1% (25% -50% -25% or 50% -75% -50% load change)

Recovery time

≤200µS (25% -50% -25% or 50% -75% -50% load change)

≤10µS (25% -50% -25% or 50% -75% -50% load change)

Temperature coefficient

≤±0.02%/℃

≤±0.02%/℃ (The difference between the DC output voltage and the output voltage setting value when the temperature changes by 10°C should not exceed ±0.02% of the output voltage setting value.)

Psophometrically weighted noise voltage

≤2mV

Wide-band noise voltage



3.4~150KHz

≤50mV

≤3mV

0.15~30MHz

≤20

≤5mV

Discrete noise voltage








3.4~150KHz

≤5mV

≤2mV

150~200KHz

≤3mV

≤1mV

200~500KHz

≤2mV

≤1mV

0.5~30MHz

≤1mV

≤1mV

Voltage drop

≤500mV

Protection characteristics

AC input overvoltage protection 300Vdc (Can self-recovery, the difference of not less than 10 Vac)
AC input undervoltage protection
85Vdc (Can self-recover with a return difference of not less than 5 Vac)
80Vdc (Can self-recover with a return difference of not less than 5 Vac)
Photovoltaic input overvoltage protection 430Vdc (Can self-recovery, the difference of not less than 15 Vac)
Photovoltaic input undervoltage protection 110Vdc (Can self-recovery, the difference of not less than 40 Vac)
Rectifier output overvoltage protection -59Vdc~-61Vdc (Lock, can not recover, need to restart)  -58.5Vdc~-60.5Vdc (Locked)
Photovoltaic output overvoltage protection Internal-58.5 to-60.5Vdc, External: 63Vdc (Lock, can not recover, need to restart)
Output undervoltage protection Battery disconnect protection (Through monitoring, the battery can be powered down, and the protection point can be set)
Output limit protection Have Have (Output current limiting range: adjusted between 20% and 110% of the nominal current value)
Output short circuit protection Have (Long-term short circuit, can recover from itself)
Overtemperature protection It can recover automatically at the ambient temperature of 75℃. It can recover automatically at the ambient temperature of 65℃.
Battery polarity is connected to reverse protection Not have (According to the user needs can have the battery polarity reverse connection protection function)
Battery manual power-off protection
Not have
PV underpower protection

Input power <50W and shutdown for 5 minutes (The module starts when the input voltage is greater than 160 Vdc for 5 minutes.)

Environmental
Operating temperature

-40℃-50℃

15-45

Storage temperature

-45℃-70℃

-40℃-70℃

Relative humidity

5%-95%

Altitude(m)

 4000m (3000~4000m capacity derated output)
